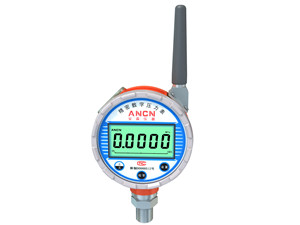

 无线压力变送器ACD-Z3


【无线压力变送器ACD-Z3产品介绍】
       ACD-Z3无线数字压力变送器主要由压力传感器、信号处理电路、中央处理器和无线通讯电路组成。集成了时下最流行的2种工业无线通信方式:ZigBee、WirelessHART,采用了先进微功耗器件以及完善的软件管理技术,具有数据报警、数据突发、仪表故障、电池报警等优先处理机制,确保数据监控及仪表状态的实时性,内置大容量高性能锂电池供电,可连续工作3~5年。实现远程实时监控,无线传输,无需现场布线,省去普通仪表需要现场布线的麻烦,节省了人力及施工成本。该仪表设计先进、品种规格齐全、安装使用简便,是传统压力变送器的理想升级产品。
【无线压力变送器ACD-Z3产品专利】

  实用新型专利证书

  ①ZL2008 2 0028605.1  《数字仪表的按键和显示装置
  ZL2015 2 0269374.3  《一种仪表供电锂电池
  ③ZL2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路
  ④ZL2014 2 0475830.5  《一种压力、温度仪表表头

  外观设计专利证书
  ⑤ZL2014 3 0300364.2  《
压力、温度仪表表头
  ZL2008 3 0019531.0  《仪表(压力测试表)
  ⑦ZL2016 3 0017009.3  外观设计专利证书(天线罩)
【无线压力变送器ACD-Z3产品应用】
  -无法进行施工布线的各类工业压力采集场合
  -满足腐蚀性、冲击性、震动性等场所压力显示
  -满足实验室和工业现场高精度压力采集需求
  -替代传统指针压力表
【无线压力变送器ACD-Z3产品特点】
  -11种单位显示,自由设置;
  -采集速度(1~60)秒/次;自由设置;
  -供电电池为开发式设计,方便随时更换;
  -按键为磁笔感应式设计,免除干扰,不易损坏 ;
  -宽大屏幕五位液晶显示,十分醒目;
  -显示压力百分比棒形图,直观易懂;
  -温度自动补偿技术,恶劣环境下降低误差;
  -零点自稳技术,增加仪表稳定性;
  -AES-128加密算法、网络认证及网络授权,数据安全可靠;
  -自动跳频技术,具有独特抗扰能力;
【无线压力变送器ACD-Z3产品参数】
       显示单位
  Pa(帕斯卡)、kPa(千帕)、MPa兆帕)
psi(磅)、bar(巴)、mbar(毫巴) kgf/cm2(公斤力/立方厘米) inH2O(英寸水柱)、mmH2O(毫米水柱)inHg(英寸汞柱)、mmHg(毫米汞柱)
  测量范围
  表压:-0.1MPa~0MPa~...~260MPa
  差压:0~500Pa~...~3.5MPa
  绝压:0~0.035MPa~...~60MPa
  准确度等级 0.05级 、0.1级 、0.2级、0.5级
  供电方式 内置1节3.6V高性能锂电池
  采集速度 (1~60)秒/次,默认5秒/次,时间可设置
  稳定性能 优于0.1%FS/年
  电池工作时间 内置3.6V高性能锂电池,参考条件:(16~25)℃
  采集速度 1次/秒   1次/2秒   1次/3秒   1次/4秒  1次/5秒  1次/6秒  1次/(7~60)秒
  电池寿命 3年
  环境温度 (-30~70)℃
  相对湿度 <90%
  大气压力 (86~106)kPa
  其他
        校正参比环境温度20℃±2℃
  0.05级时仪表工作环境温度:(0~50)℃

  测量介质温度情况
  常规(-40~120)℃
  宽温(-60~150)℃
  显示方式 五位数字显示+百分比棒形图
  防护等级 IP65
  防爆等级 ExiaIICT4 Ga
  过载压力 量程的(1.5~3)倍,视测量范围而定
  过程连接
  公  制:M20×1.5、M14×1.5、M14×1等
  英/美标:G1/2、G3/4、G1/8、G3/8
       NPT 1/2、NPT 1/4、NPT 1/8等


【无线压力变送器ACD-Z3无线技术】
  无线频段 ISM(2.4~2.5)GHz(IEEE 802.15.4 DSSS)
  无线认证
  a、Zigbee:FCC ID: MCQ-XBS2C,IC: 1846A-XBS2C
  b、WirelessHART:IEC 62591 HART,GB/T 29910.1~6-2013  HART
  无线协议
  a、Zigbee:Zigbee 2007(兼容中石油油气生产物联网A11-GRM通讯协议)
  b、WirelessHART:IEC62591
  接收灵敏度
  a、ZigBee:-100dBm
  b、WirelessHART:-95dBm
  发射功率 8dBm(6.3mW)
  通讯距离 300m、800m(可视距离)
  网络安全 AES-128加密算法、网络认证及网络授权
  抗扰能力 自动跳频技术
