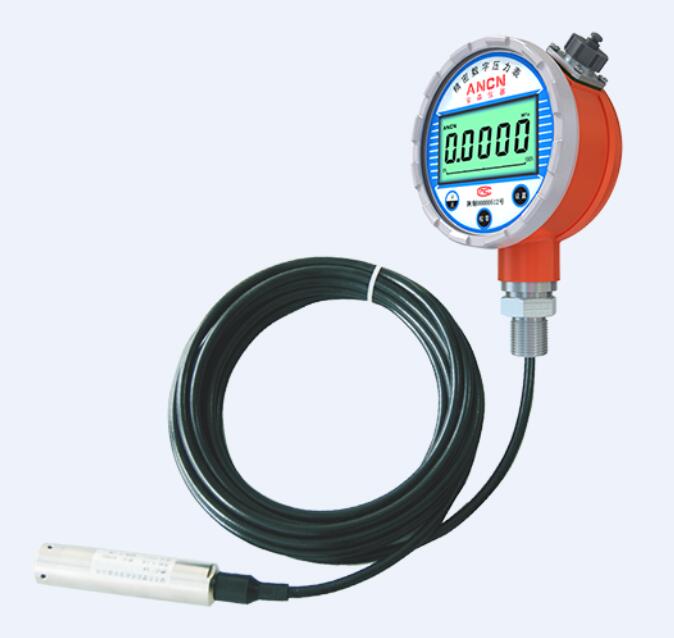

 精密数字远传水位计ACD-201L


























【精密数字远传水位计ACD-201L产品介绍】

  ACD-201L远传式数字液位表是在就地显示数字液位表的基础上增加了可远传输出的通信模块,具有RS485通讯、USB通讯、(4~20)mA电流信号等输出方式,配合通讯软件可直接与计算机通讯,对检测数据进行保存、处理和报表输出;采用信号全隔离设计,杜绝干扰;内置锂电池供电,寿命5~8年,在外供电断开时依然可以稳定采集液位(通讯功能失效)。外形具有径向、轴向和盘装可选。

【精密数字远传水位计ACD-201L产品专利】

  实用新型专利证书

  ①ZL200820028605.1  数字仪表的按键和显示装置

  ②ZL200920062360.9  一种微功耗低压降传感器恒流驱动电路

  外观设计专利证书

  ①ZL200830019531.0  仪表(压力测试表)

【精密数字远传水位计ACD-201L产品应用】

  -水井、水池、水塔等水位测量

  -水利、水电的水位监测

  -城市供水及污水处理等液位测量

  -工业现场液位测量与控制等各类介质的液位测量

  -各类敞口油罐、水罐等液体类罐体的液位测量

【精密数字远传水位计ACD-201L产品特点】

  -支持密度修改,可直接测量不同的介质;

  -采集速度(0.25~10)秒/次,自由设置;

  -可选RS485通讯、USB通讯、(4~20)mA电流输出;

  -永不掉线通讯技术,总线支持255台RS485子设备;

  -超级电源管理技术,电池寿命可达5~8年;

  -信号全隔离技术,抗电磁和射频干扰技术;

  -按键为磁笔感应式设计,免除干扰,不易损坏;

  -宽大屏幕五位液晶显示,十分醒目;

  -显示液位百分比棒形图,直观易懂;

  -温度自动补偿技术,恶劣环境下降低误差;

  -零点自稳技术,增加仪表稳定性;

【精密数字远传水位计ACD-201L产品参数】

  测量范围 0~1mH2O~200mH2O   范围内各种量程
  准确度等级 0.05级 、0.1级 、0.2级、0.5级
  输出信号  (4~20)mA(24V直流,两线制)、(1~5)V(24V直流,三线制)
  通讯方式  RS485 、USB
  量程迁移  建议不超过 3:1 (针对电流输出信号)
  负载能力

  RL  = U-12(V) / 0.02(A)

  U--环路电压(V)

  RL--允许负载电阻(Ω)
  供电方式

  内电:内置1节3.6V高性能锂电池

  外电:(10~30)V直流
  采集速度 0.25~10)秒/次,默认0.5秒/次,时间可设置
  稳定性能 优于0.1%FS/年
  电池工作时间

  内置3.6v高性能锂电池,参考条件:(16~25)℃

  环境温度 -30~70)℃
  相对湿度 90%
  大气压力 86~106)kPa
  其他

  校正参比环境温度20℃±2℃
  0.05级时仪表工作环境温度:(050℃
  测量介质温度情况

  常规(-40~120)℃

  宽温(-60~150)℃
  显示方式 五位数字显示+百分比棒形图
  防护等级 IP65
  防爆等级 ExiaIICT4 Ga

  过载压力量程的(1.5~3)倍,视测量范围而定
  软件配置

  AncnView-T智能仪表检测软件(带RS485、USB通讯)实时显示仪表数据,自动记录,自动绘制压力曲线,可导出至Excel表格,读取、打印、保存。
