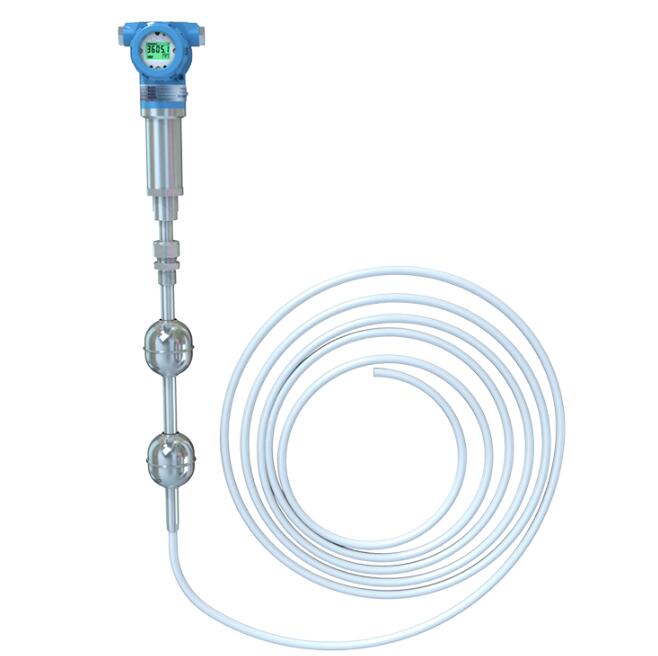

 顶装软杆液位计ACL




























顶装软杆液位计ACL产品介绍】

  ACL系列磁致伸缩液位计是我公司根据工业现场需求充分运用我公司在传感器信号处理、数学建模、信息运算和智能通讯方面的技术积累而研发的高科技智能液位计,该液位计是采用磁致伸缩原理制造的高精度、长量程线性、绝对位置测量的液位传感器,可以精确测量容罐液面。具有精度高、环境适应性强、可靠性高、安装简单、维护方便等优点,广泛应用于石油、化工、食品、药品等液位测量领域,并逐渐取代了其它传统的液位仪表,成为液位测量仪器的首选。
 【顶装软杆液位计ACL测量原理】
  ACL系列磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。磁致伸缩原理即:利用不同磁场相交时产生的应变脉冲信号被检测到的时间来计算出磁场相交点的准确位置。在智能液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。 磁致伸缩液位计的技术优势:磁致伸缩液位计适合于高精度要求的清洁液体的液位测量,精度达到1mm,最新产品精度已经可以达到0.1mm。



顶装软杆液位计ACL产品应用】

  -运用于石油储存、加工过程的各类罐体,如闪蒸罐、分离器等

  -化工、水处理、制药、电力、造纸、冶金、锅炉等领域中的液位测量、控制与监测

顶装软杆液位计ACL产品特点】

  -耐高低温,耐腐蚀,耐摩擦,耐高压

  -抗粉尘,可测蒸汽,可带料安装,无需停车

  -适合罐体侧装,如闪蒸罐、分离器、加热炉的液位测量

  -采用背光LCD显示,便于现场夜间观测

  -防雷击,抗干扰,防爆设计,用于易燃易爆场所

  -智能化实时自校正,测量准确、稳定、可靠

  -使用寿命长,免维护,提高工程质量和生产效率



顶装软杆液位计ACL产品参数】

  测量范围 50~20000)mm(可根据用户要求定制)

  准确度等级 0.2级±1mm、0.5级±1mm、1级±1mm
  线性误差 ≤0.05%FS
  重复精度 ≤0.002%FS
  温度稳定性 ≤0.002%/℃
  供电方式 24V直流±10%
  输出信号 4~20)mA
  通讯方式 RS485(Modbus RTU协议)

  环境温度 -30~70)℃
  相对湿度 90%
  大气压力 86~106)kPa
  测量介质温度情况 -40~85)℃
  防爆标志 ExdIIBT4 Gb
  工作压力 常压~10MPa

  介质密度 0.5~2.0)g/cm3
顶装软杆液位计ACL安装方式】
  顶装、测装
